無料設計サービスのご案内

各大学、及び研究機関の研究者のみなさま


弊社は精密部品の製作を行う一方、研究者様のご依頼で、これまで数々の製図サービスを行ってまいりました。

下にその一例をご覧頂きますが、基本アイデア・図案は研究者様から頂戴し、それを元に弊社で製図を行い、下の画像のような立体での確認、
及び組み立て時の寸法チェックをして頂き、 最終的に加工用の図面を製図致します。

弊社は部品製作を行なう加工業者ですので、製図の費用は一切頂きません

また全ての部品に対し、基本的に加工コストが低くなるような製図を行います。
「加工コストが低い製図」は加工を本業とする弊社ならではの手法で、他には無いものと自負しております。

最初のアイデアを頂いた時点で、部品製作に掛かる費用を概算でお見積もりし、 そのあとに掛かる製図の費用も、もちろん一切発生しません。

但し、部品の追加や部品の内容が変更になる場合は、その分の加工費用が追加になりますのでご了承ください。

お引き受け出来る製図の内容は、部品製作用の製図、付随するベアリングやギアの駆動を含めた製図などが可能です。詳しくはお問い合せください。

設計は専門では無いため出来る範囲が限られてしまいますが、お問い合せ頂ければ可能かどうか回答させて頂きます。


製図例 (全て費用は頂いておりません)

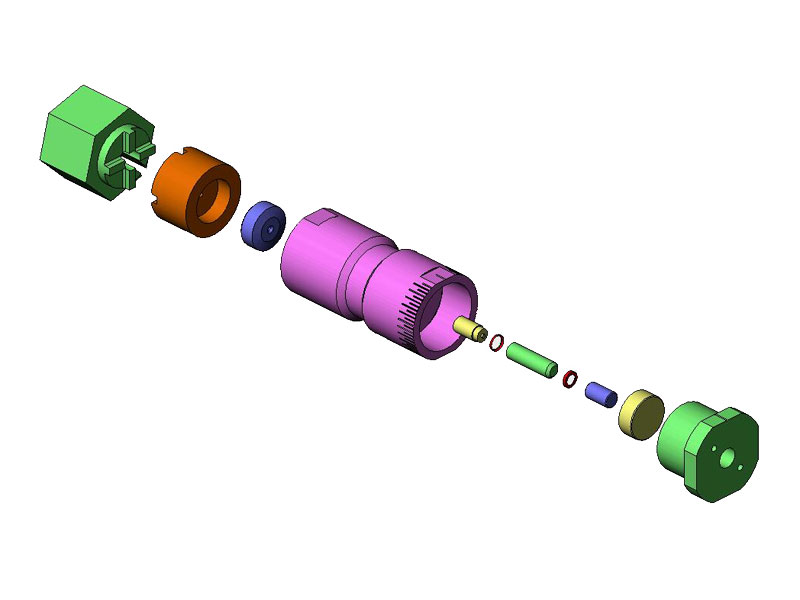

納入先:国立大学様
部品点数:12点

他の実験装置に組み込んで使うセルです。

基本サイズ、材質などはお客様(研究員様)にご指定頂き、組み立て状態での各寸法を確認したのち、
部品図を作成致しました。

特殊な材料が多いですが、製作はもちろん、弊社の方で行いました。


納入先:測量会社様
部品点数:約50点

円盤の上に対象物を置いてQTVRを作成する為の撮影を行う装置です。

大まかな装置デザインとサイズ、稼働方向と範囲を指定して頂き、その制限の中で製図致しました。
材料はアルミやステンレスですが少しでもコストを下げるよう、加工コストを低く抑えています。
装置は大がかりですが、難しい部品は一切ありません。


納入先:測量会社様
部品点数:約30点

上空約5mから地面を撮影する為のもので、左上のL字型金具にカメラを取り付けます。
回転部分にベアリングを使用し、スムーズに回転でき、また簡単に固定が出来るような仕組みになっています。

メンテナンスが簡単にできるよう、部品は全てネジで固定、取り外しが容易になっています。


納入先:医療機関内研究室様
部品点数:14点

生物実験用のベースです。

イエローの部分がオスネジのシャフト、グリーンの部分がナットです。
高さを自由に調節できるようになっており、構造も簡単なので非常に安価に製作出来ます。

材質は全てステンレスを使用しました。
